アルミケーブルとは
アルミ導体ケーブルとは、導体にアルミニウムを用いた架橋ポリエチレン絶縁ビニルシースケーブルとなります。標準の銅導体のケーブルに比べ質量が50%以上軽量です。柔軟性も銅導体より優れており、施工時の負担が軽減されることが期待されます。同等の電流容量になる1サイズアップでも30%以上軽量になります。素材の価格が銅に比べ安価であるためコストを抑えることが可出来ます。また、アルミニウムは銅に比べ相場も比較的に安定しており、世界の産地の分散されており、供給面においても安定しております。
メリット |
|
---|---|
デメリット |
|
PV-CCとPV-CQの特性
PV-CCケーブル 架橋ポリエチレン絶縁・架橋ポリエチレンシースケーブル
PV-CQケーブル 架橋ポリエチレン絶縁・架橋ポリオレフィンシースケーブル
どちらも定格電圧1500V、定格温度90℃で対候性に優れて、ハロゲンフリーの材料を使用しており、塩素ガスが発生しません。
PV-CCとPV-CQの違い
シース素材が異なります。PV-CCのシースは架橋ポリエチレンで、PV-CQのシースは架橋ポリオレフィンです。
それぞれの特性としては、架橋ポリオレフィンは、強度や耐熱性が高く、耐久性に優れています。また、耐薬品性や耐摩耗性も良好です。一方、架橋ポリエチレンは、柔軟性や衝撃吸収性に優れ、また、透明度や耐薬品性、耐熱性も良好です。
アルミ導体ケーブルと銅導体ケーブルの比較
アルミ導体ケーブルは銅導体ケーブルと比較して、電気導電率が低くなっております。
そのため、各メーカー記載の許容電流値を参考にしながら、サイズアップが必要となります。

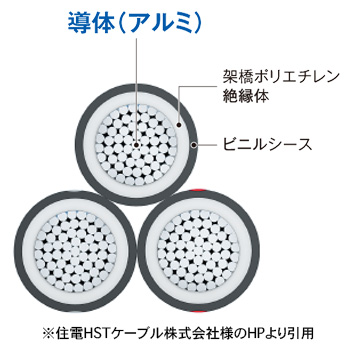

下記は施工現場でもっとも多用される600V CVTケーブルにおける比較対応表です。ご参照ください。
![](/images/chart-aluminum01.jpg)
公称断面積 (㎟) |
より合わせ外径 約(㎜) |
概算重量 (㎏/㎞) |
許容電流 (A) |
|
---|---|---|---|---|
銅導体ケーブル (CVT) |
38 | 28 | 1350 | 155 |
60 | 33 | 2000 | 210 | |
100 | 41 | 3250 | 290 | |
150 | 47 | 4650 | 380 | |
200 | 55 | 6200 | 465 | |
アルミ導体ケーブル (CVT) |
60 | 34 | 910 | 160 |
100 | 42 | 1400 | 225 | |
150 | 49 | 2070 | 295 | |
200 | 55 | 2560 | 365 | |
250 | 60 | 3170 | 420 | |
325 | 66 | 3930 | 500 |
※JCS0168-2:2016準拠(40℃の場合)
※住電HSTケーブル株式会社様のHPより引用
アルミケーブルの取扱メーカー
現在、日本国内においては下記メーカーがアルミ導体ケーブルを製造しております。
![](/images/maker-logo6.png)
SFCC株式会社
swcc.co.jp/sfcc/
![](/images/maker-logo7.png)
住電HSTケーブル株式会社
hst-cable.co.jp
アルミケーブルの端末処理
アルミ導体ケーブルの端末処理ですが、専用のアルミ端子を圧縮または圧着して末端施工します。
①被覆剥離 | ケーブル被覆を剥離します。専用のソケットを使用すれば、電動で被覆を剥離できます。 |
---|---|
②ブラッシング | ワイヤーブラシをかけ酸化被膜 を除去します。専用ソケットを使用すれば、酸化被膜も除去可能です。 |
③コンパウンド塗布 | コンパウンド塗布することにより、酸化被膜を破り接触抵抗を下げる役⽬をします。また、⽔分を侵⼊させないよう腐⾷を防⽌します。 |
④圧縮または圧着 | 導体が確実に端⼦奥まで挿⼊されたことを確認して、圧縮または圧着作業を行います。 |
⑤防水処理 | ケーブル被覆と端⼦の隙間の防⽔処理を⾏います。 ⾃⼰融着テープを引き伸ばしながら巻き付けます。 必要とされる厚さになるまで、重ね巻きをします。 |
弊社では、富士端子工業株式会社の工具、ダイス、圧着端子を取り扱いしております。
ご相談ください。
![]() |

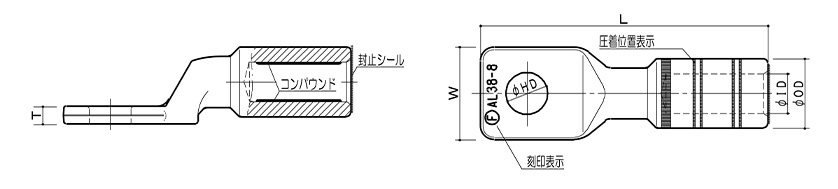

製品品番 | L | ΦOD | ΦID | W | T | ΦHD | 適合導体 断面積(㎡) |
内箱入数 | 外箱入数 |
---|---|---|---|---|---|---|---|---|---|
AL38-8 | 62 | 15 | 8.5 | 20 | 3.8 | 9 | 38 | 35 | 内箱8箱 (280個) |
AL60-8 | 73 | 20 | 11 | 24 | 5.0 | 9 | 60 | 30 | 内箱8箱 (240個) |
AL100-10 | 90 | 25 | 14 | 28 | 7.1 | 11 | 100 | 25 | 内箱4箱 (100個) |
AL150-10 | 106 | 28 | 17 | 36 | 8.3 | 11 | 150 | 20 | 内箱4箱 (80個) |
AL200-12 | 119.5 | 32 | 19.7 | 41 | 8.6 | 14 | 200 | – | 56個 |
AL250-16 | 137.5 | 36 | 22 | 36 | 10.8 | 17.5 | 250 | – | 42個 |
※富士端子工業株式会社のHPより引用
アルミ導体ケーブルの低価格品および切断品を専門に取り扱っております。日本国内であれば、ケーブルを現場へ直送させて頂きます。
当サイトは原則として、お客様とは個別見積もりさせて頂いております。品質、納期、価格、その他ご要望がございましたら、気軽にお問い合わせください。また、1本からでも販売可能ですが、数量がまとまれば、ボリュームディスカウントもさせて頂きます。
本製品に関するお問い合わせ・お見積りはこちらからお願いいたします。
なお、下記の見積依頼書に必要事項をご記入頂いてから、メールまたはFAXでお問い合わせ頂くと、より早く対応することが可能です。
