マークチューブ印字サービス内容
電気配線する際に使用するマークチューブの印字サービスを提供しております。
0.5sq～200sqサイズのマークチューブに対応可能です。

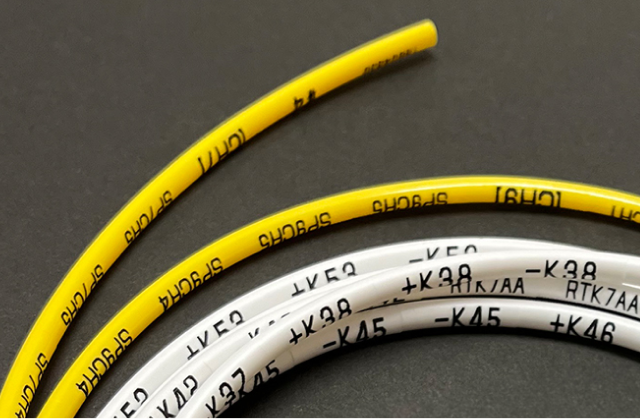

- 基本は白チューブに黒文字印字となりますが、カラーチューブにも対応いたします。
- Excelフォーマットに入力するだけで簡単に依頼できます。
- 汎用チューブ以外にもUL及びC-UL認証を取得したチューブも取り扱いしております。

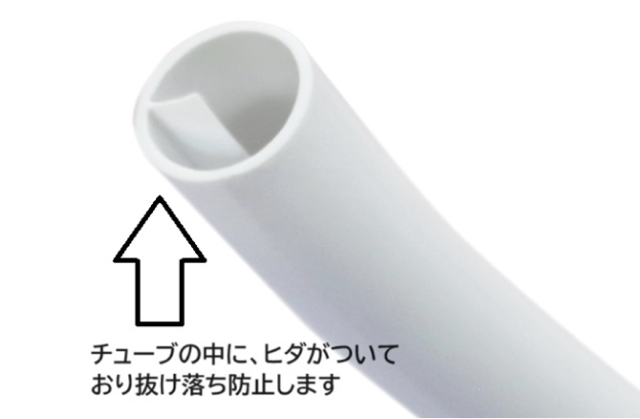

- マークチューブの対応形状として、丸チューブ、フラットチューブ、スーパーピタットチューブ（※1）がございます。
※1 脱落しないヒダ付きのマークチューブです。

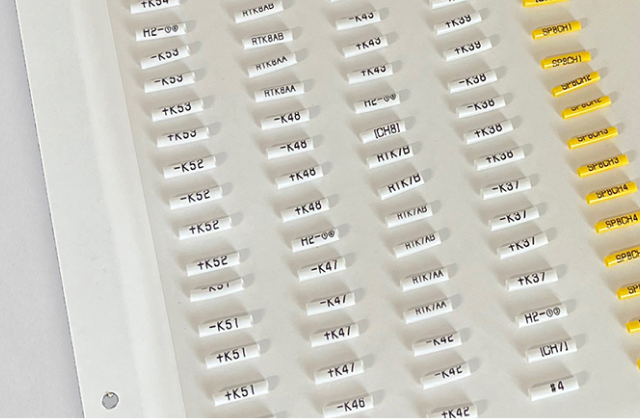

- マークチューブを挿入する際、ピッキングしやすいように台紙に貼り付けた状態での納入も可能です。
その他お客様のご要望に沿ったサービスを
提供しております。
ご相談ください。
印字設備
マックス株式会社
LETATWIN(レタツイン)
キャノン株式会社
ケーブルIDプリンター
株式会社シーティーケイ
サーマルプリント式プリンター
ホットスタンプ式プリンター
取り扱いチューブメーカー
株式会社イワセ
iwase.co.jp
北港化成株式会社
hokkokasei.co.jp
マックス株式会社
www.max-ltd.co.jp
マークチューブサイズ表
| SQ 電線 | チューブサイズ | |
|---|---|---|
| サイズ（㎟） | 仕上外形（㎜） | 内径（㎜） |
| 0.5 | 2.5 | 2.8 |
| 0.75 | 2.7 | 3.0 |
| 1.25 | 3.1 | 3.2 |
| 2 | 3.4 | 3.6 |
| 3.5 | 4.1 | 4.2 |
| 5.5 | 5.1 | 5.2 |
| 8 | 6.1 | 6.2 |
| 14 | 7.7 | 8 |
| 22 | 9.9 | 10 |
| 38 | 12.4 | 13 |
| 60 | 14.8 | 16.0 |
| 80 | 17.1 | 18 |
| 100 | 18.7 | 19 |
| 150 | 22.4 | 22 |
| 200 | 25.2 | 30.0 |
| 250 | 27.5 | 30.0 |
※SQ電線は太陽ケーブルテック製KIVの仕様データを参考にしております。
※チューブサイズはあくまでも目安です。使用サイズに規定はありません。
当サイトは原則として、お客様とは個別見積もりさせて頂いております。ご要望がございましたら、気軽にお問い合わせください。
マークチューブ印刷サービスに関するお問い合わせ・お見積りはこちらからお願いいたします。
マークチューブデータに関しては、上記“Excelファイルをダウンロードする”をクリックしてから、Excelフォーマットに入力してください。入力したデータは、お問い合わせフォーム記載のメールアドレスに貼付して当サイトへ送信してください。
